Salve a tuttim,
iniziamo oggi un corso di Arduino.
Cominceremo nella prima fase con l'esecuzione di tutti gli esercizi proposti dalla guida ufficiale di Arduino / Genuino, presente all'interno dello starter kit originale preso da arduino.cc.

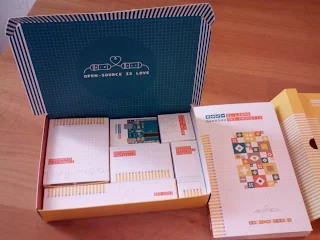

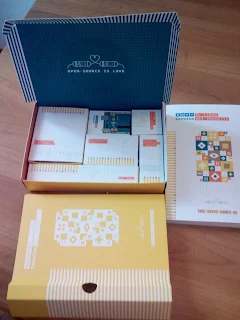

Vediamo innanzitutto come si presenta la scatola contenente il kit Arduino (Starter kit)
Il primo esercizio prevede l'utilizzo introduttivo di un led e di un pulsante.
LED
Il led è un diodo polarizzato, ovvero che ha un preciso senso "di marcia" all'interno del circuito, nello specifico, il piedino più lungo si chiama Anodo e rappresenta il polo positivo, mentre l'anodo, il piedino più corto, rappresenta il polo negativo va collegato alla massa (GND = ground)
PULSANTE
E' un interruttore che semplicemente fa passare o non fa passare la corrente all'interno del circuito, causando cosi l'accensione o lo spegnimento del led.
RESISTORE
Un resistore "resiste" al al flusso di CORRENTE grazie a materiali specifici come carbone etc, ed il loro compito è quello di abbassare la corrente tramite dissipamento di calore. Non entreremo nel dettaglio tecnico, google è ben fornito da questo punto di vista.
Diciamo che in questo caso dobbiamo proteggere il LED:
1) Il VOLTAGGIO generato da Arduino è di 5 VOLT
2) Il led (in questo caso quello rosso)m, guardando il suo DATASHEET
esempio: http://it.farnell.com/kingbright/l-934id/led-3-mm-rosso-20-mcd-625nm/dp/1142517
si evince che lui richierde 2 VOLT e vuole al massimo una CORRENTE di 20 mA
(MilliAmpere)
Per la LEGGE DI OHM la RESISTENZA (tipo di misura del RESISTORE) è =
V / I ovvero la resistenza è uguale al VOLTAGGIO diviso l' INTESITA' di corrente,
dove:
VOLTAGGIO (V) = differenza di potenziale
https://it.wikipedia.org/wiki/Differenza_di_potenziale
INTENSITA' (I) = numero di elettroni in un intervallo di tempo in una precisa sezione del conduttore
RESISTENZA (R)
R = V/I quindi = (5v-2V)/20mA = (5v-2V)/ 0.02A = 150 OHM
che è il valore necessario da inserire affinchè il LED non si bruci.
Vediamo come disporre i collegamenti:
Bisogna prima collegare Arduino con il 5v e il GRD (la massa) sulla btreadboard (+ e -, in genere il filo "rosso" va sul positivo e quello "nero" va sul negativo) - sulla foto arancio e verde perché non avevamo i colori rosso e nero.
Poi si fa passare una resistenza da 220 ohm attraverso il pulsante e dal pulsante si collega il LED, che poi ritorna a alla massa GRD.
Vediamo il risultato in un video:
Il manuale a questo punto ci invita a disporre due elementi pulsante in serie.
Vediamo come fare i collegamenti:
Vediamo il video:
Il manuale adesso ci invita a disporre due pulsanti in parallelo.
Vediamo come fare i collegamenti:
Vediamo il video:
Puoi comprare il kit da qui:
https://www.amazon.it/gp/product/B00FDW8JJE/ref=as_li_tl?ie=UTF8&tag=artigianidelw-21&camp=3414&creative=21718&linkCode=as2&creativeASIN=B00FDW8JJE&linkId=925603827a2483cfbc0e8e1d9812e688
iniziamo oggi un corso di Arduino.
Cominceremo nella prima fase con l'esecuzione di tutti gli esercizi proposti dalla guida ufficiale di Arduino / Genuino, presente all'interno dello starter kit originale preso da arduino.cc.
Vediamo innanzitutto come si presenta la scatola contenente il kit Arduino (Starter kit)
Il primo esercizio prevede l'utilizzo introduttivo di un led e di un pulsante.
LED
Il led è un diodo polarizzato, ovvero che ha un preciso senso "di marcia" all'interno del circuito, nello specifico, il piedino più lungo si chiama Anodo e rappresenta il polo positivo, mentre l'anodo, il piedino più corto, rappresenta il polo negativo va collegato alla massa (GND = ground)
PULSANTE
E' un interruttore che semplicemente fa passare o non fa passare la corrente all'interno del circuito, causando cosi l'accensione o lo spegnimento del led.
RESISTORE
Un resistore "resiste" al al flusso di CORRENTE grazie a materiali specifici come carbone etc, ed il loro compito è quello di abbassare la corrente tramite dissipamento di calore. Non entreremo nel dettaglio tecnico, google è ben fornito da questo punto di vista.
Diciamo che in questo caso dobbiamo proteggere il LED:
1) Il VOLTAGGIO generato da Arduino è di 5 VOLT
2) Il led (in questo caso quello rosso)m, guardando il suo DATASHEET
esempio: http://it.farnell.com/kingbright/l-934id/led-3-mm-rosso-20-mcd-625nm/dp/1142517
si evince che lui richierde 2 VOLT e vuole al massimo una CORRENTE di 20 mA
(MilliAmpere)
Per la LEGGE DI OHM la RESISTENZA (tipo di misura del RESISTORE) è =
V / I ovvero la resistenza è uguale al VOLTAGGIO diviso l' INTESITA' di corrente,
dove:
VOLTAGGIO (V) = differenza di potenziale
https://it.wikipedia.org/wiki/Differenza_di_potenziale
INTENSITA' (I) = numero di elettroni in un intervallo di tempo in una precisa sezione del conduttore
RESISTENZA (R)
R = V/I quindi = (5v-2V)/20mA = (5v-2V)/ 0.02A = 150 OHM
che è il valore necessario da inserire affinchè il LED non si bruci.
IN PRATICA
Vediamo come disporre i collegamenti:
Bisogna prima collegare Arduino con il 5v e il GRD (la massa) sulla btreadboard (+ e -, in genere il filo "rosso" va sul positivo e quello "nero" va sul negativo) - sulla foto arancio e verde perché non avevamo i colori rosso e nero.
Poi si fa passare una resistenza da 220 ohm attraverso il pulsante e dal pulsante si collega il LED, che poi ritorna a alla massa GRD.
Vediamo il risultato in un video:
PRIMA VARIANTE
Il manuale a questo punto ci invita a disporre due elementi pulsante in serie.
Vediamo come fare i collegamenti:
Vediamo il video:
SECONDA VARIANTE
Il manuale adesso ci invita a disporre due pulsanti in parallelo.
Vediamo come fare i collegamenti:
Vediamo il video:
Puoi comprare il kit da qui:
https://www.amazon.it/gp/product/B00FDW8JJE/ref=as_li_tl?ie=UTF8&tag=artigianidelw-21&camp=3414&creative=21718&linkCode=as2&creativeASIN=B00FDW8JJE&linkId=925603827a2483cfbc0e8e1d9812e688
